PK系列試驗電源屏、電度屏、微機測控屏及控制屏
產品簡介 『概述用途』

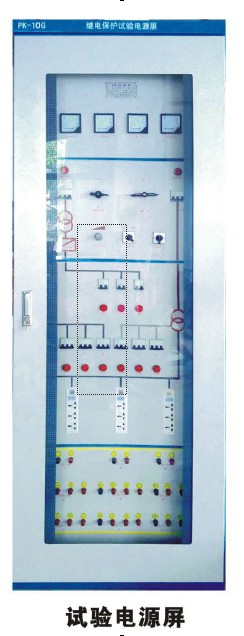

>PK型電源屏是依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電廠工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定制造的產品。它為現場繼電保護工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量，保障人身、設備安全提供了可靠保證。

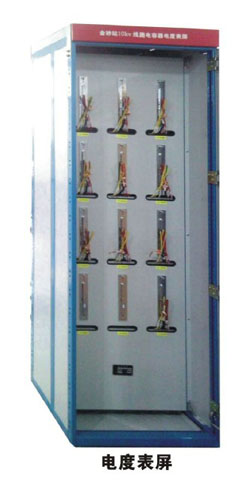

>PK型電度表屏是電廠主變高壓側及起備變高壓側作為電能計量主關口點，發電機出口側、廠用變高壓側、發電機勵磁變壓器高壓側為電能量考核及報價計量備用關口點，線路出口側為電能量計費及報價計量點。
>本設備適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。
【結構特點】
>采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可能性。
>交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△/丫0接線方式，大大削弱了三次諧波，保證了電源質量。
>直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要。
>交流電源的控制均采用有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。
>直流回路使用微型直流斷路器，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。
【設備電器性能】
>絕緣電阻:在標準試驗大氣條件，裝置各回路與外殼之間絕緣電阻不小于10Ω;各獨立回路之間絕緣電阻不小于10n。
目介質強度:在標準試驗大氣條件下，上述各回路以及各獨立回路之間分別能耐交流50Hz，電壓2KV(有效值)，歷時1 min試驗，而無絕緣擊穿或閃絡現象。
目沖擊電壓:在標準試驗大氣條件下，各交流回路和直流回路分別對外殼，應能承受5KV(峰值)的標準雷電波 短時沖擊檢驗。
目交流回路使用微型斷路器，機械壽命通斷大于2萬次，，瞬時分斷電流可達(4~7 ) le.
目直流回路使用微型直流斷路器，瞬時分斷電流可達(3-10 ) Ie(可選)。
二、使用條件
海拔高度:不超過2000mm;
環境溫度：-5℃~+40℃ , 24小時內平均溫度不得高于+35℃ ;-5℃一+40℃ , 24小時內平均溫度不得高于+35℃;
>環境濕度:周圍空氣相對濕度在溫度+40℃時不超過50% ;
>在較低溫度時允許有較大的相對濕度(例如+20℃為90%);
>應考慮到由于濕度的變化可能會偶然產生凝露的影響;
>無粉塵、腐蝕和雨水侵蝕的戶內;
>安裝地點無劇烈震動和顛簸，安裝傾斜不超過5度;
>說明:上述使用條件如不滿足使用要求，用戶須另行說明。
【交流部分】
>定輸入電壓:三相220V/380V，頻率50Hz;
>8V/100V，三相四線，共三路輸出;
>次諧波分量小于3%;
>額定輸出電壓:220V/380V，三相四線，共三路輸出;
>相輸入平衡時，輸出不平衡度小于1%"
>入變壓器容量15KVA，在八小時工作制情況下，輸出電流為3x22.
【直流部分】
>電源輸入為交流三相380V;
>輸出直流電壓0-250V連續可調，分三路輸出;
>整流變壓器容量5KVA，在八小時工作制情況下，輸出電流20A;
>輸出直流紋波系數k＜1.5%。
[應用領域】
>電廠點能量計量關口點。
【屏體外形】
>高2260X寬800/600X深800/600(mm)。屏的防護等級不低于IP32，屏的顏色為RAL7032(德國RAL-K7標準)。注:具體顏色、尺寸以具體訂貨為準。
[電度表]
>多功能電能表為全電子式，具有正、反和有功、無功電能量雙向計量的功能。表內參數可當地或遠方下載。電能表采用三相四線制。具有1路脈沖輸出、2路RS485串口輸出，可分別與電能量數據采集終端裝置和集散控制系統(DCS)、計算機監控系統(NCS)連接或通信。此外，另配置1個可與便攜式計算機連接的接口，錄入電能表內的數據，保證在通道故障或主站
故障時不丟數據。
>具備分時段電能量存貯功能。表常數及脈沖匹配值應可編程。
>具有斷相、P下失壓記錄、告警功能、事件記錄功能。
>具有當地窗口顯示功能，可在面板上顯示累積電量;異常情況下顯示故障和告警信息。電能表的存貯容量:按每15分鐘存放雙向有功/無功電能量數據計，至少可存儲35天的數據。
>當外接電源中斷時，表內的電能表數據不丟失。
>屏體包含聯合接線盒、空氣開關、電壓線、電流線、線鼻、標牌等隨屏配套的元器件。
