GGD型交流低壓配電柜
產品簡介 『概述用途』
>固定封閉式開關柜GGD型交流低壓配電柜是根據能源部，廣大電力用戶在設計部門的要求，按照安全、經濟、合理、可靠的原則設計的新型低壓配電柜。本公司生產的GGD型交流低壓配電柜2008年通過國家強制性產品(CCC)認證，具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性，實用性強、結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新換代產品使用。
>本公司生產的固定封閉式開關柜GGD系列低壓交流配電柜適應于三相交流50Hz，額定電壓0.4KV戶內配送電裝置，廣泛應用于城網，農網改造，參考國外類型產品設計并加以改進后開發的產品，加上先進靈活的裝配方案，可以滿足市場不斷變化的要求。
>柜休主框架結構特點:柜體采用C型材(厚度2mm冷軋板折彎、孔模數25mm)經過噴涂處理組裝而成，具有結構緊湊、組裝靈活，內部結構可按安裝要求按模數隨意改變，外型美觀等優點。
>噴涂顏色:公司常規標配:框架部分為天藍色;門板、安裝板、封板為電腦白。另可根據客戶要求靈活配置。
>產品為前后雙開門，正面操作，前后維護、門板貼橡膠條，防護等級戶內達到IP3Q，戶外達到IP33。充分考慮散熱問題。在柜休上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補克進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
>母線采用三相四線制或三相五線制，N線、PE線或PEN線置于柜前底部，確保檢修、運行、維護人員的安全。進出線線方式特點:配電柜可以設計成上進下出、下進下出。柜底板或頂部電纜孔由前后兩塊各開半圓的蓋板
拼裝而成，加電纜防護橡皮圈，方便電纜進線及封閉，能有效地防止小動物進入柜內。
>柜休前門板絲印有該柜一斑方案圖和“有電危險”標志。
>電氣間隙保證:主母排之間≥20mm，主電路帶電部件與地之間≥10mm。
>爬電距離保證:主母排之間≥20mm，主電路帶電部件與地之間≥12.5mm。

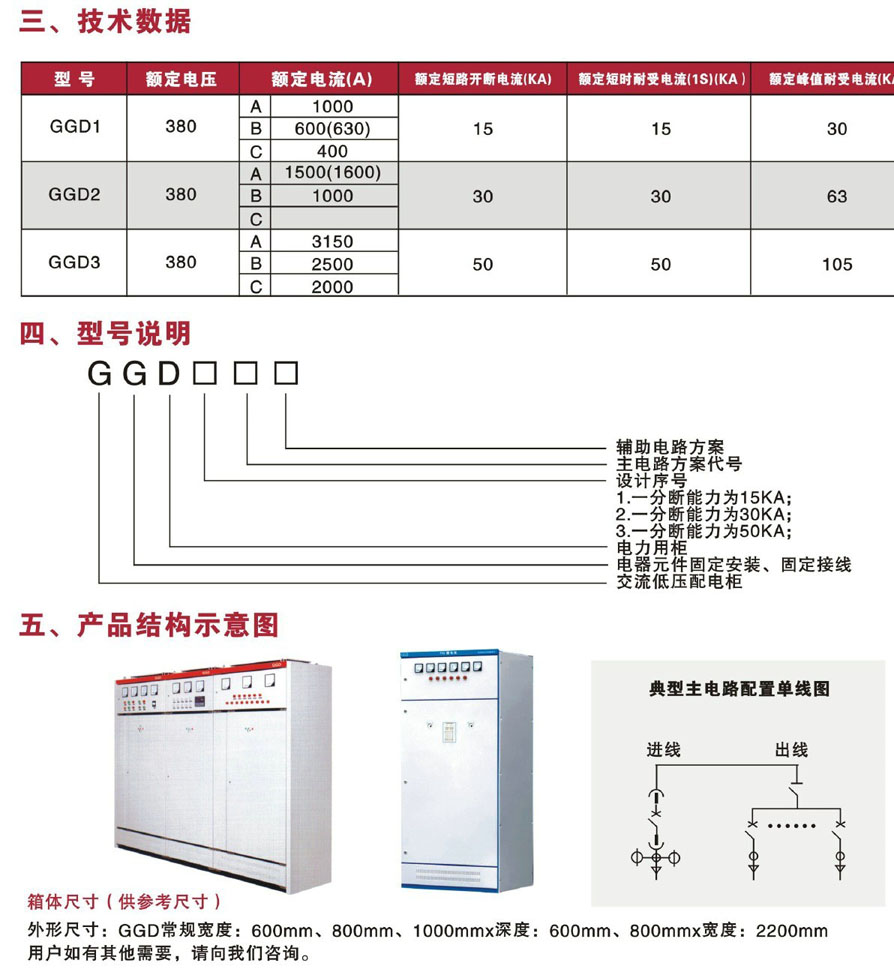

>產品額定工作電壓380V，額定電流:630A, 800A, 1000A. 1250A, 1600A, 2000. 2500A, 3150A0
>額定工作頻率:50 Hzo
>水平母線額定短時耐受電流:50KA/1S, 35KA/0.5S.
二，使用條件
>符合本標準的裝置適用于下述條件井能正常工作;
>空氣清潔，相對濕度在溫度為+40℃時不超過90% .
在較低溫度時允許有較高的相對濕度，例如+20℃時為98%;
>海拔高度不超過2000m;
>裝置應適用于以下溫度的運輸和儲藏過程:-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃,
在這些極限溫度下，裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
