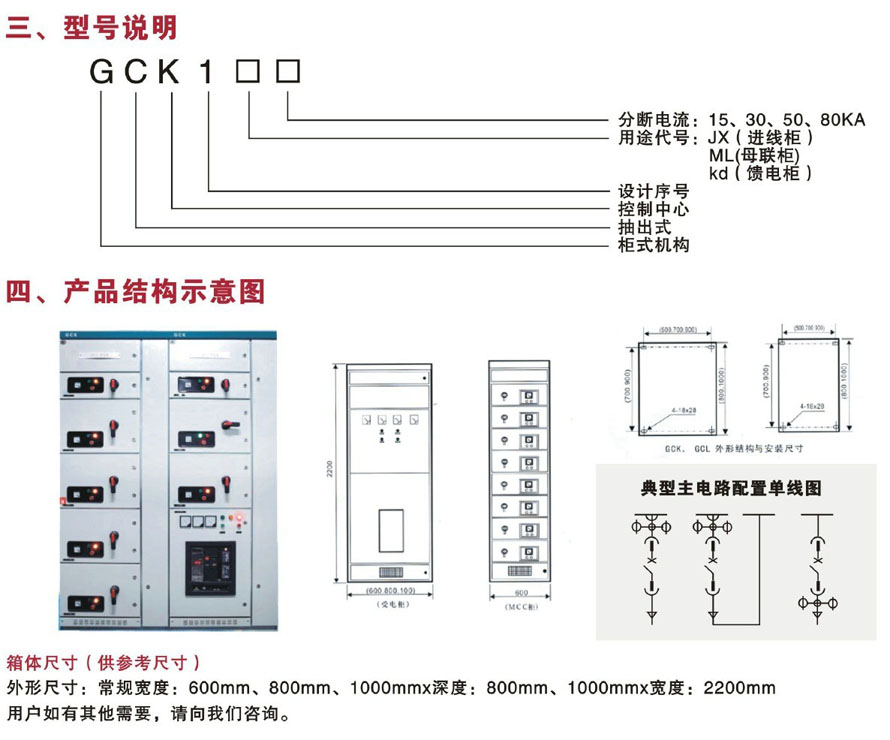

GCK系列抽屜式低壓配電柜

[結構特點]

柜體主框架結構特點:整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高。

主框架采用C型材(厚度2mm冷軋板折彎、孔模數25mm)經過噴涂處理組裝而成，具有結構緊湊、組裝靈活、內部結構可按安裝要求按模數隨意改變、外型美觀等優點。

>柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。

>設計緊湊:以較小的空間容納較多的功能單元。

>各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠;抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟。

>噴涂顏色:公司常規標配:框架部分為天藍色:門板、安裝板、封板為電腦白。另可根據客戶要求靈活配置。

>產品為前后雙開門，正面操作、前后維護、門板貼橡膠條，防護等級戶內選到IP30，戶外選到IP33.

>產品充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

>母線采用三相四線制或三相五線制，N線、PE線或PEN線置于柜前底部，確保檢修、運行、維護人員的安全。

>進出線方式特點:配電柜可以設計成上進下出、下進下出。柜底板或頂部電纜孔由前后兩塊各開半圓的蓋板拼裝而成，加電纜防護橡皮圈，方便電纜進線及封閉，能有效地防止小動物進入柜內。

>柜體前門板絲印有該柜一次電纜方案圖和“有電危險”標志。

>電氣間隙保證:主母排之間≥20mm，主電路帶電部件與地之間≥10mm.

>爬電距離保證:主母排之間妻≥20mm，主電路帶電部件與地之間妻≥12.5mm.

>產品額定工作電壓380V，額定電流:630A, 800A, 1000A, 1250A, 1600A, 2000. 2500A, 3150A,4000A.

>額定工作頻率: 50 Hz.

>水平母線額定短時耐受電流:50KA/1S, 35KA/0.5S.







二，使用條件

>符合本標準的裝置適用于下述條件并能正常工作;

>空氣清潔，相對濕度在溫度為+40℃時不超過90%在較低溫度時允許有較高的相對濕度，倒如+20℃時為98%;

>海拔高度不超過2000m;

>裝置應適用于以下溫度的運輸和儲藏過程:-25℃至十55℃的范圍之間，在短時間內(不超過2an}可這十70℃ ,在這些極限溫度下，裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
